建筑陶板幕墙的施工方法探讨

　　摘要：建筑幕墙作为建筑的外围护墙，承担着保温隔热、控制阳光、节能环保、挡风防雨、抗风受力等众多基本功能，同时它也具有像时装一样的装饰作用。本文结合具体工程阐述了

　　陶板幕墙的特点、设计要求和施工工艺流程及操作要点。针对此类幕墙的特点，根据其施工技术工艺流程，各部件安装的重点和难点，从技术角度和理论高度对陶板幕墙施工技术及质量控制进行了阐述。

　　关键词：陶板幕墙 施工方法 质量控制

　　Abstract: the construction curtain wall as the outside of the building wall, bear the heat preservation heat insolation, control the sun, wind energy conservation, environmental protection, the rain, wind force and many other basic function, at the same time, it also has the same as fashion adornment effect. This paper expounds the specific engineering

　　Ceramic plate of curtain wall design requirements and construction characteristics, process and key operation. According to the characteristics of this kind of curtain wall, according to its construction technology process, each component installation of the key and difficult, from technical Angle and height on ceramic plate theory construction technique and quality control of curtain wall is discussed in this paper.

　　Keywords: ceramic plate curtain wall construction methods for quality control

　　中图分类号：TU227 文献标识码：A 文章编号：

　　前言

　　综合热工水力与安全实验室工程，总用地面积为14758平方米，总建筑面积19316.9平方米，其中计容率面积为19017平方米，容积率为1.29。由两座单层钢框架结构高跨厂房、两座四层钢筋混凝土框架结构配楼、一座两层钢筋混凝土框架结构辅楼组成。钢构厂房轴线布置20.7米*108米，建筑高度32米;配楼轴线布置9.7米*112米，建筑高度21米;辅楼轴线布置20米*26米，建筑高度11米。

　　本工程单层钢结构厂房外墙设计采用陶土板装修材料，陶板外墙面积12000平方米，陶板外墙高度32米，钢结构柱截面尺寸为900mm *1850mm，钢柱纵向柱距为7200mm，钢柱横向柱距为6100 mm、6200mm、8400mm，为保证室内美观及防水效果，在钢结构厂房外墙增加压型钢板内衬。

　　1.陶土板幕墙的特点：

　　⑴ 安装简便、安全可靠，施工进度较快。

　　⑵ 通过陶土板之间的缝隙实现背面通气，防止背面结露。

　　⑶ 环保、无辐射、色泽稳定、自洁能力强。

　　⑷ 板块可随意切割，布置灵活，可单块安拆，更换维修方便。

　　2.设计要求

　　⑴陶土板：本工程采用18厚1200*300火山灰陶土板;每块陶土板采用4个铝合金角码与竖向龙骨连接。

　　⑵ 竖向龙骨：120*80*4厚Q235钢方通竖向龙骨;水平间距1200mm。通过钢角码与横向水平钢梁连接。

　　⑶ 横向水平钢梁：钢格构柱间横向水平钢梁采用300*200*8厚钢方通。竖向间距4000 mm。通过连接板与钢柱进行焊接连接。

　　3.施工工艺流程及操作要点

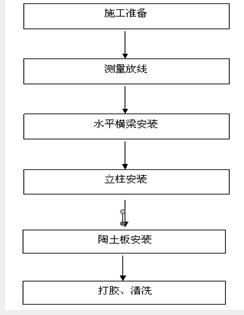

　　3.1施工工艺流程

　　2施工准备

　　(1)编制专项施工方案，对操作人员进行岗前培训，并做好安全技术交底工作;

　　(2)根据建筑设计装饰图进行排版设计，画出排版图;

　　3.3 测量放线

　　(1)复查土建移交的基准线;

　　(2)核对土建的室内标高，将室内标高线移至外墙施工面，并对建筑物外形尺寸进行偏差测量，确定出干挂陶土板的标准线;

　　(3)以标准线为基准，按照排版图将分格线放在墙上，并做好标记;

　　3.4水平横梁安装

　　水平横梁通过连接板与钢格构柱采用焊接连接。

　　3.5立柱安装

　　立柱从下而上逐层安装就位，并用螺栓将立柱固定在角码上，通过墙面端线确定立柱距水平横梁的距离;调整中间位置立柱的垂直度，合格后，将垫片、螺帽与螺栓点焊;

　　3.6陶土板安装：

　　(1)竖向龙骨安装完成后，弹出龙骨中心距1200的竖向安装控制线，在竖向龙骨上弹出安装陶土板的角码位置的水平控制线。施工班组以垂线及水平线为依据进行逐层安装，以保证幕墙板面的垂直度、竖缝及横缝尺寸一致。

　　(2)陶土板自下而上逐层安装，每层先安装转角处陶土板，再安装中间陶土板。在底层一排陶土板安装过程中，逐步将导水槽夹在两块陶土板竖缝之间。

　　(3)陶土板安装时，首先把扣件安装在陶土板的安装槽内，每块1200*300的陶土板需四个扣件，控制好扣件的水平尺寸与竖向龙骨扣件水平距离的一致，将陶土板挂在铝合金角码上，导水槽夹在两块陶土板之间。

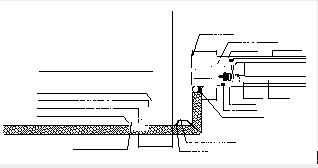

　　陶板幕墙与铝合金窗的连接处理

　　安装剖面图

　　3.7打胶清洗

　　(1)陶土板的外立面竖缝及水平缝均采用耐侯密封胶封堵。

　　(2)耐侯密封胶施工完后，进行外墙淋水试验，淋水试验合格后进行外墙面的清洗。

　　4. 质量控制标准

　　⑴ 陶土板幕墙立柱、横梁安装施工质量应符合《金属与石材幕墙工程技术规范》(JCJ133)要求;

　　⑵ 陶土板水平切割尺寸允许偏差不大于±2㎜，45度斜角倒边时，出刀口边缘距陶土板正面4-5㎜，允许偏差不大于±1.5㎜。

　　⑶ 相邻两根横梁水平标高偏差不应大于1㎜;同层标高偏差：当墙面宽度≤35m时，不应大于5㎜，当墙面宽度>35m时，不应大于7㎜;

　　⑷观感检验应符合下列要求：

　　①陶土板幕墙表面应平整，站在距离幕墙8米处，用肉眼观察时不应有可察觉的变形，波纹或局部压砸等缺陷;

　　②陶土板幕墙分格装饰条和收边收角金属框应横平竖直，造型符合设计要求;

　　③窗洞口收边收口：胶缝应横平竖直，表面光泽无污染;

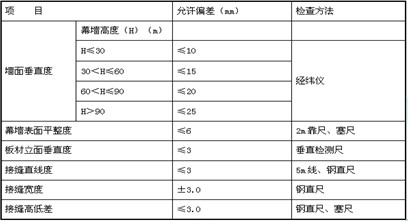

　　⑸陶土板幕墙安装允许偏差要求：

　　6.质量保证措施

　　⑴根据建筑物宽度设置足以满足要求的垂线、水平线，确保钢骨架安装后处于同一平面上。

　　⑵陶土板应采用同一批同一窖生产，以减少色差，生产数量应比实际安装面积大百分之十，以确保后期维护的需要。

　　⑶陶土板切割、开孔应采用机械进行加工，加工后的表面应用高压水冲洗或用刷子清理，严禁用溶剂型的化学清洁剂清洗陶板;

　　⑷应每天对垂直控制线进行校核，避免测量累积误差，确保幕墙的表面平整度和板材立面的垂直度。

　　⑸窗洞口处需要用陶土板收口做窗套时，窗台、窗楣板缝及陶土板与窗框接缝处应填充中性耐候密封胶;

　　结束语

　　本工程陶板幕墙高度达32米，幕墙只在钢结构骨架体系，没有砼、加气砼砌块等实体墙，幕墙的刚度及防水性能都能达到相关规范要求，为同类工程起到了一定的指导借鉴作用.
