循环流化床锅炉中FSSS保护系统

　　摘要：FSSS炉膛安全监控系统具有燃烧管理功能，它通过对锅炉的各层燃烧器进行投切控制，满足机组启停和增减负荷的需要，对锅炉的运行参数和状态进行连续监视，并自动完成各种操作和保护动作，如紧急切断燃料供应和紧急停炉，以防事故扩大.。在锅炉启动、运行、停止的各个阶段连续地监测锅炉的有关运行参数，根据锅炉防爆规程规定的安全条件，不断的进行逻辑判断和运算，并经过逻辑判断、合理地发出动作指令，同时与有关主辅机信号合理地联锁，以保证整个机组的安全、经济、稳定、可靠的运行。本文根据其工作原理对其系统保护作出一个针对性梳理。

　　关键词：FSSS、循环流化床锅炉、汽包水位、供油系统

　　Abstract: the furnace safety monitoring system has the FSSS burning management function, it through to the boiler of the layers of burners were cut for control, meet the rev. Stop and increase or decrease load need, to the boiler running parameters and state continuous monitoring, automatic and finish all kinds of operation and protection movement, such as emergency cut off fuel supplies and emergency stop furnace, in case accident expand.. In the boiler start-up, operation, stop the stages of boiler continuously monitored the relevant operation parameters, according to the provisions of the regulations boiler explosion-proof safety conditions, constantly logic and operation, and after a reasonable logic, motion commands, at the same time and the relevant auxiliary signal interlocking reasonably, to ensure the safety of the whole unit, economy, stable and reliable operation. In this paper, according to the working principle of the system to protect a targeted comb.

　　Keywords: FSSS, circulating fluidized bed boiler drum water level, energy supply, system

　　FSSS系统通过不断的逻辑运算，当判断某一运行状态对设备或人身安全产生威胁时，系统自动发出报警信号或主燃料跳闸信号（MFT），同时通过各种连锁和顺控功能，使相关设备按照预设程序执行相关操作和处理，以保证锅炉和设备及人身安全，同时，提供首跳的相关信息，以便事故的查找和分析

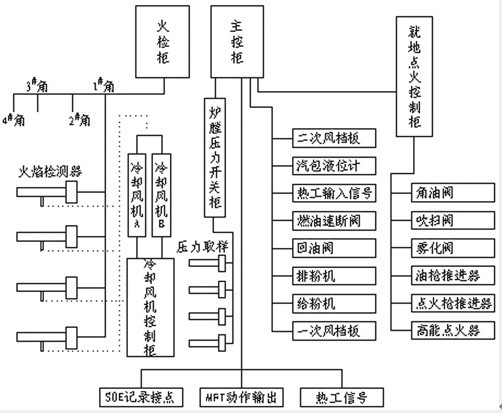

　　FSSS构成图析

　　主燃料跳闸及首出原因显示MFT(Master Fuel Trip)

　　汽包水位高/低：

　　汽包水位高/低有三个独立的通道，采用三取二的逻辑，即设置三个独立的汽包水位变送器，变送器的模拟量信号在FSSS装置种与设定值比较，形成数字量，经三取二逻辑运算形成汽包水位高/低的MFT触发条件。为了避免汽包水位瞬间波动而产生汽包水位高/低触发MFT，通常在逻辑条件中加上延时条件，延时时间一般在5~20S左右。锅炉汽包满水和缺水事故是火力发电厂的重大恶性事故之一。满水将使锅炉蒸汽严重带水，使蒸汽温度急剧下降，蒸汽管道发生水冲击，甚至损害汽轮机机组。锅炉汽包缺水事故将不能维持锅炉的正常水循环，使蒸汽温度急剧上升，水冷壁过热，轻者造成机组被迫停运，严重时可造成锅炉设备的严重损坏。锅炉汽包水位保护系统是防止锅炉满水和缺水的必要和有效的措施，是锅炉启动及正常运行的必要条件。但目前锅炉水位保护系统存在较大的问题，最主要原因是锅炉汽包水位的测量不准确和保护的可靠性不够。

　　炉膛压力高/低：

　　炉膛压力高/低的检测，一般是采用压力开关，通常是炉膛正/负压力开关各取三个采用三取二逻辑构成MFT条件。为了避免炉膛压力瞬间波动而产生炉膛压力触发MFT，通常在逻辑条件中加上延时条件，延时时间一般在2~5S左右。锅炉炉膛压力保护是防止炉膛灭火和爆炸易实现的最简单的手段之一，炉膛压力保护、控制在锅炉安全监控系统中重要的监控点。它们为锅炉炉膛安全监控提供监控、保护手段。用炉膛压力高或炉膛压力低信号辅助判断燃烧器的燃烧工况是安全可靠的。因为如果炉膛压力变化不大，则可判断锅炉不存在大面积燃烧器灭火，锅炉的燃烧稳定。使用原有炉膛压力保护系统，取原有压力开关信号至FSSS控制主柜或者由DCS输出至FSSS控制主柜。

　　循环流化传锅炉

　　循环流化床锅炉的燃用油系统并不比煤粉锅炉的简单，它主要的作用是在锅炉启动初期对锅炉内的固体物料进行加热，使固体物料的温度能达到煤的安全燃用温度。如果油系统存在泄漏或启动燃烧器事故熄灭后不能正确及时的关闭相应的油阀门，则有可能造成点火风道或炉膛爆炸。因此对燃用油的控制是必要的。

　　循环流化床锅炉的燃用油控制包括油系统泄漏试验、燃烧器熄火保护及锅炉的点火功能。

　　供油系统：

　　1、油系统泄漏试验主要是对锅炉的燃用油管道、阀门、管道上的流量计和一些附带承压部件的压力试验。以检验其承压性能和严密性。

　　2、燃烧器的熄火保护是为了如果油燃烧器熄灭（火检检不到火）后能及时的关闭该油燃烧器的进、回油速断阀并开启其蒸汽吹扫阀，进行油管道的程控吹扫，这个吹扫称为后吹扫。在后吹扫时应进行高压打火，以便管道中的积油在吹出管道时着火，避免燃油在管道中长时间积存或油吹出管道后在点火风道（炉膛）中积存，造成不必要的爆炸或爆燃。

　　在油燃烧器投用前也应对该油燃烧器进行程控吹扫，这个吹扫称为前吹扫。在前吹扫时可以不进行高压打火,主要是对管道中的杂质进行吹扫，以保证管道的畅通。在这个过程还可以对油燃烧器进行预热使燃烧器能更顺利的着火。

　　3、在燃油压力（适用于机械雾化）低于雾化压力时，燃油控制系统应关闭该油系统的来油速断总阀。

　　4、点火助燃风丧失（低于一定值）时，燃油控制系统应关闭该油系统的来油速断总阀。

　　5、在锅炉MFT信号发出时，燃油控制系统应关闭该油系统的来油速断总阀。

　　6、在来油速断总阀关闭时，燃油控制系统应联锁关闭各油燃烧器（油枪）的各进、回油速断阀及各进、回油管道的吹扫蒸汽阀。
