阐述变电站扩大内桥主接线的二次回路

　　摘要：本文主要以电流回路、电压回路和备自投逻辑回路为重点，层层分析扩大内桥变电站电气二次回路，最终实现变电站稳定运行和供电可靠的目的。

　　关键词：变电站 扩大内桥接线 电流回路 电压回路

　　Abstract: in the paper, the current circuit, voltage circuit and prepare for the logic circuit as the key point, layer upon layer analysis in electric substation expand bridge the secondary circuit, and finally achieve the stable operation of power substation and reliable purpose.

　　Keywords: substation in expanding the current circuit voltage circuit bridge connection

　　中图分类号：TM63 文献标识码：A 文章编号：

　　1分析电流回路

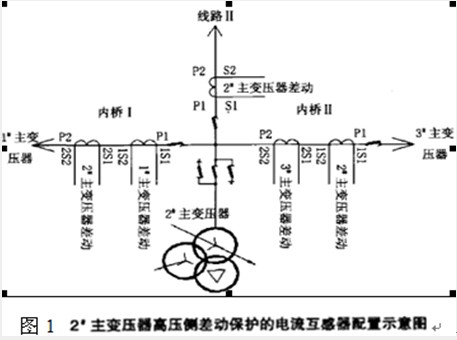

　　扩大内桥接线的电流回路主要涉及主变压器保护的差动电流回路的配置问题。高压侧的差动电流回路有2种配置:一种是配置在高压侧开关CT;另一种是配置在主变压器高压侧套管CT。变压器差动保护的范围是构成变压器差动保护电流互感器之间的电气设备以及连接这些设备的导线。差动保护来自开关间隔的电流绕组，能获得较大的保护范围;而来自主变压器的高压侧套管只反映变压器的内部故障，通过启动跳闸继电器，同样可以在故障出现时跳开断路器切除电源。由于差动保护对保护区外故障不会动作，对保护区内故障可以瞬时动作，因此差动保护来自开关间隔的电流绕组时保护范围更大，且可与其他主变压器的差动保护相交叉，达到消除保护死区的效果。扩大内桥接线变电站的中间变压器，高压侧差动保护的电流互感器配置如图1所示。

　　在配置好电流互感器的保护绕组后，还要根据功率的方向(即互感器一次端Pl的指向)来确定二次绕组的sl端接人保护装置是电流极性端还是非电流极性端。当线路I、内桥I和内桥n的电流互感器P1靠近断路器侧时，线路I、内桥I电流互感器的矛主变压器差动保护绕组Sl端应接人保护装置的非电流极性端，内桥n电流互感器的2#主变压器差动保护绕组Sl端应接人保护装置的电流极性端。差动保护是反映被保护元件(或区域)多侧电流差而动作的保护装置。差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的各侧，在正常运行或外部发生短路时，流人差动继电器的电流为不平衡电流，在适当选择各侧电流互感器的变压比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护装置不动作;在变压器内部发生短路时，流人继电器的电流大于差动保护的动作电流，差动保护动作于跳闸。高、中、低压带多分支时，各分支开关的多组TA的二次线圈应分别接人保护装置。差动保护宜考虑5侧分支。有些装置不能满足多侧分支，可以采取将几组TA外部并联后接人保护装置的办法，实践表明这种方法容易导致误动。差动保护宜考虑5侧分支主要是针对扩大内桥接线变电站的中间变压器保护不好的配置，对于标准的两卷变压器，差动保护可以减少分支。

　　2分析电压回路

　　目前，在电网的终端变电站，如果采用三电源进线，进线互为备用的扩大内桥接线时，其二次电压回路与电气主接线相对应，则需要多个切换回路。以图2所示的内桥I主接线部分为例，分析电压切换回路的特点。

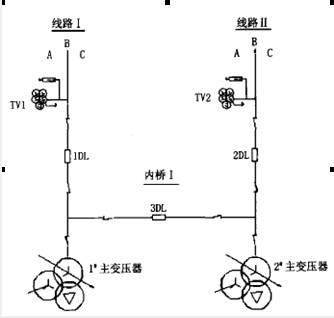

　　图2 内桥1主接线

　　该种接线方式一般不装设母线Tv，只有2组线路TV。由这2组线路TV为备自投、主变压器保护等装置提供电压。其TV二次切换回路如图3所示。目前，电压并列装置的电压并列KK把手一般分为遥控并列、手动并列、遥控解列、手动解列等多个位置状态，运行时将KK把手置于何种位置，将直接影响备自投装置、主变压器复合电压保护等的正常运行。

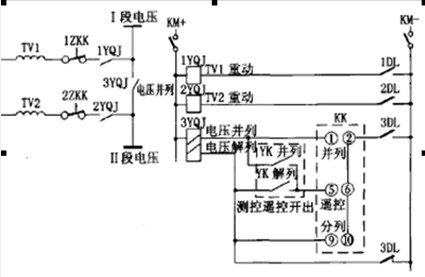

　　图3 TV二次切换回路

　　通过图2、图3可知，正常运行时，IDL、3DL在合位，ZDL在分位，ZYQJ未被启动，则TVZ的二次回路未投人，其二次电压就不会输送到n段电压小母线。只有将KK切至并列位置，3YQJ继电器通电，其接点闭合，n段电压小母线才带电。此时，n段小母线上的电压是由进线l上的线路TVI提供的，KK的作用是将TVI的电压送至n段电压小母线，而并未将Wl和TVZ二次侧并列。

　　2.1电压并列把手在备自投装置中的作用

　　在内桥接线正常运行方式下，备自投装置应有如下的动作方式:进线I、进线n的TV均有电压，DLI、DLZ在合位，DL3在分位。通过切换回路使1行、2#主变压器高压侧二次电压带电;当进线I的TVI失压，延时跳开DLI;检测2#主变压器高压侧有电压，延时合3DL以保证1禅主变压器高压侧正常供电。或者当进线n的Tv失压，延时代跳开DLZ;检测l主变压器高压侧有电压，延时合3DL以保证2#主变压器高压侧正常供电。IDL或ZDL偷跳时，延时合3DL以保证l#主变压器或2#主变压器高压侧正常供电。

　　备自投装置要完成以上备自投动作，除了要有断路器位置和线路电压外，IYMa、ZYMa小母线上必须有电压，否则备自投装置就无法完成充电而闭锁。如果在正常运行过程中将KK切至遥控或解列位置，那么小母线将失压，导致备自投闭锁。因此，在正常运行方式下必须将KK切至并列位置运行。

　　2.2电压并列把手在主变压器后备保护中的作用

　　在正常运行方式下，l#主变压器后备保护用电压，由IDL在合位，TVI的二次回路投人，IYMa电压能正常切换保护，故l#主变压器后备保护能正常投人使用，而2#主变器是通过3DL供电的，ZDL在分位，从图3可以看到，进n的线路竹2二次电压不能正常供应到ZYMa小母线，只通过3DL、KK来启动3YQJ，利用进线I线路Tvl二次电作为2#主变压器高压后备保护用电压。但如果KK在断开置，那么ZYMa电压小母线将失电，2.主变压器的高压后备护也将失去电压。在此情况下，2#主变压器的高压后备保护作为纯过流保护来使用，当低压侧发生短路故障时，2#主变器的低压后备保护可能启动导致越级跳闸，因此在设备正常行时必须将KK切至并列位置。通过以上分析可以看出，内接线方式中，线路TV二次并列开关KK的作用十分重要。

　　3分析扩大内桥备自投逻辑回路

　　在扩大内桥接线时，为了提高供电的可靠性，需要自动投人备用电源进线或是内桥开关，因此备自投装置及回路需满足以下要求。

　　(l)内桥接线时，备自投逻辑应具备以下3种备投方式方式一(桥开关备投):2台主变压器按线变组方式运行，桥开关处于热备用状态，当其中一条进线开关无故障跳开或进线失电，备投保护(经延时)跳开失电进线开关后，自动备投(经延时)合桥开关。方式二(进线备投):一条进线带动1#、2#主变压器运行，另外一条进线处于热备用状态。当桥开关无故障跳开时，自动备投(经延时)合热备用进线开关;当运行进线开关无故障跳开或进线失电，备投保护(经延时)跳开失电进线开关后，自动备投(经延时)合热备用进线开关。方式三(特殊方式):同时具备方式一和方式二的功能。采用何种方式进行备投保护可由控制式来投退，且应具备完备的自动备投闭锁功能，例如母线、主变压器保护动作时闭锁自动备投功能。同时，在正常操作时，以断路器跳位和合后信号为条件，手动操作闭锁自动备功能。

　　(2)当终期扩建为扩大内桥接线时，可以通过以下4种方式满足运行要求。方式一:一条进线带动2台主变压器运行，另外一条按线变组方式运行。当运行的桥开关无故障跳开时，自动备投(经延时)投合热备用桥开关。方式二:一条进线带2台主变压器运行，另外一条按线变组方式运行。当运行进线开关无故障跳开或进线失电，备投保护(经延时)跳开失电进线开关后，自动备投(经延时)合热备用桥开关。方式三:一条进线带3台主变压器运行，另外一条处于热备用状态。当运行进线开关无故障跳开或进线失电，备投保护(经延时)跳开失电进线开关后，自动备投(经延时)合热备用进线开关。方式四:一条进线带3台主变压器运行，另外一条处于热备用状态。当其中一桥开关无故障跳开，自动备投(经延时)合热备用进线开关。以上4种方式可单独投人也可任意组合投人。

　　(3)内桥接线且采用进线备自投方式时，若变电站有2台主变压器时将出现以下2种不同状况。①当进线I供2台主变压器负荷，进线n备用方式运行时，l#主变压器保护动作不应该闭锁进线备自投装置，2.主变压器保护动作则必须闭锁进

　　线备自投装置。此时考虑的运行方式是:1毋主变压器故障跳开进线I和内桥，如果2#主变压器没有故障，则可以投人进线n，继续给2.主变压器供电。②当进线n供2台主变压器负荷，进线l备用方式运行时，1奋主变压器保护动作则必须闭锁进线备自投装置，2，主变压器保护动作不应该闭锁进线备自投装置。

　　电网的终端变电站直接面向各个供电用户，直接影响用户的经济生产和日常生活，因此对电能的提供要求终端变电站具有.灵活性和可靠性，尽可能缩短由于电网设备事故而造成的停电时间。将以上多种逻辑运行方式的设计理念融人电气二次回路，可以设计出多种控制方式来实现变压器电源的投人与切除，从而保证变电站供电的可靠性，满足变电站的安全运行要求，还可以为重要的供电用户提供持续不断的电能。。
