浅谈锚固胶植墙体拉结筋技术的应用

　　【摘要】文章以昆明北站住宅小区工程为例，介绍了锚固树脂胶植填充墙拉结筋技术的施工方法，主要从施工工艺、钻孔质量、注胶质量以及施工效果等几方面进行了阐述，分析了采用该技术施工所能取得的良好效果。

　　【关键词】锚固胶；植筋；拉接筋

　　Abstract: Taking kunming north station residential project as an example, this paper introduced the anchor of plastic resins plant fill walls Rachel reinforcement technology construction method, mainly from the construction technology, drilling quality, the glue quality and construction effect and so on several aspects, analysis good results achieved  with this technology in construction.

　　Key Words: anchor glue; plant steel; rachel tendon

　　中图分类号：U445.4    文献标识码：A     文章编号：

　　目前，我国经济正处于快速发展阶段，城市建设日新月异。新建的框架结构建筑墙体砌筑中均存在梁柱与墙体连接问题，传统常用的施工方法是预埋钢筋、铁件，存在着一定的弊端。浇筑混凝土时因各种因素的影响预埋件往往被混凝土覆盖，需要找到并剔去表面的混凝土，这样施工既麻烦又辛苦，降低了劳动效率，而在焊接预埋件、钢筋时，由于操作条件、焊接面积较小而使质量难以得到保证，经常出现焊接不牢固，受外力作用后易断，重复焊接现象。植筋是建筑工程中使原砼结构与后增加结构相连接的一种较简捷、较有效的施工技术。

　　一、锚固胶植拉结筋技术的原理和特点

　　在结构混凝土柱墙需留置拉结筋位置采用手提式或台式钻机成孔，把用一定比例调制而成的锚固胶均匀密实填塞孔道内，同时将钢筋埋入孔道内调整到位，经静止状态养护固化，达到较高的粘结强度和抗拔能力，从而起到锚固作用。这种后置方法施工的拉结筋具有位置准确、布置灵活、早强、硬化快、强度高、粘结力强、工程造价低、对人体无毒无害、对钢筋无锈蚀作用等特点。

　　二、锚固胶植拉结筋技术适用范围

　　适用于框架结构、短肢剪力墙结构中主体结构与墙充墙结构墙体之间的拉结筋施工。

　　三、工程概况

　　昆明北站住宅小区A、B栋住宅楼为六层框架结构，建筑面积6612㎡。基础为静压预制桩，一至三层混凝土结构强度为C35，框架柱截面450×450，四至六层混凝土结构强度为C30，框架柱截面400×400，填充墙为190×190×190空心砖砌筑。昆明市房屋建筑抗震设防烈度等级为8度，则设计填充墙每间隔600㎜设置2∮6.5通长拉结筋。

　　四、施工工艺

　　工艺流程：放线定位→成孔→清孔→钢筋处理→灌注树脂胶→插入钢筋→调整→养护固化→检测

　　4.1 放线定位：孔位放线要避让原结构内主筋，以免损伤原结构钢筋，放线要准确按照设计图纸要求施工，在原结构与图纸不符时，要做好记录并通知设计人员，以便更改或提出建议，如有特殊应根据现场情况做适当的调整。

　　4.2成孔：在标明的位置上用手提式电钻或台式钻机将孔打到设计要求的深度。孔径按d+（2～4）mm控制，钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的直径。

　　4.3 清孔：将孔打好后用毛刷及风机将浮尘刷净，检查孔深、孔径，孔内不应有积水，合格后用棉丝将孔口临时封闭，以防其它杂质进入孔内。

　　4.4钢筋处理：钢筋锚固长度范围的油污用溶剂清洗干净，方法是用干净脱脂棉丝蘸专用洗涤剂擦拭钢筋直至无油污感(如果有)，如有铁锈（新钢筋的青色外皮建议也清除）用角磨机配钢丝刷除去，直到露出钢筋新面，处理完后按照不同直径、长度，统一堆放。

　　4.5 灌注锚固树脂胶：将锚固树脂胶的甲乙组按100：2重量比搅拌均匀塞入孔中，注意勿将孔内空气封入，注入胶量应占孔体积的80%以上，注入的量为当钢筋插入时有少量溢胶为宜。

　　4.6插入钢筋：灌注好锚固树脂胶后，随即将准备好的钢筋慢慢旋转插进孔内，插到满足钢筋的锚固长度为止，按一定方向旋转，使树脂胶与钢筋和混凝土表面粘结密实，排出气泡，保证孔内胶饱满。

　　五、锚固胶使用中的受力分析

　　锚固力是锚杆在外力作用下被拉出的最大荷载，锚杆受力被破坏可有如下几种情况：1、杆体被剪断。2、杆体从固化后的锚固胶中被拔出（胶层在锚固胶与杆体间被剪切破坏）。3、锚固胶与界面被破坏，使杆体带着锚固胶从孔中被拔出（胶层在基材与杆体界面被剪切破坏）。4、基材在杆体四周产生锥体破坏。5、杆体被拉断，严格地说第三种情况受力破坏所显示出的拔出荷载称锚固力（或锚固强度）更为确切。

　　5.1锚固树脂胶的一般性能

　　外观：为甲、乙双组份，均为稠粘胶状体。甲乙组按规定比例混合固化后密度： 1800g/cm3（25℃）; 抗压强度：89Mpa；弯曲强度：49Mpa；拉伸强度：32MPa

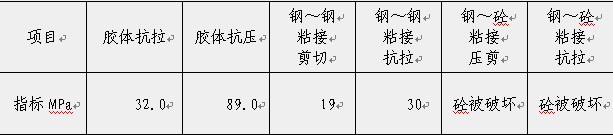

　　5.2粘接与物理机械性能

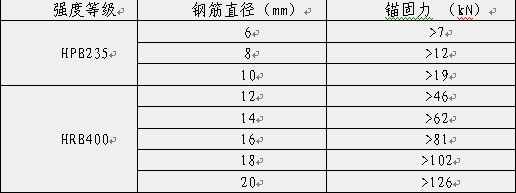

　　5.3单根植筋拉拔试验

　　注：HRB235钢筋屈服强度235N/mm2，HRB400钢筋屈服强度400N/mm2

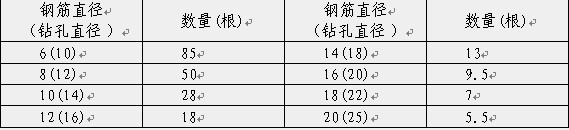

　　5.4每公斤树脂胶可锚固钢筋数量

　　六、施工要点及注意事项

　　6.1植筋锚固的关键是清孔，要保证孔内壁干净和干燥，以确保树脂胶与混凝土之间的粘结强度能达到设计要求。

　　6.2植筋锚固植入深度要根据混凝土强度等级及钢筋规格级别、图纸设计要求的技术参数等经综合考虑并做有效试验后确定合适的植入深度，否则难以充分发挥钢筋的强度。

　　6.3树脂胶的配合比计量及用量必须准确掌握好，否则胶体凝结时间不好控制，胶体提前凝结固化收缩影响粘结强度。

　　6.4要采用无锈的钢筋植入钻孔，并注意向一个方向旋转插入钢筋。

　　七、施工效果

　　7.1质量效果

　　7.1.1采用锚固树脂胶植筋，∮6.5钢筋的抗拔屈服拉力可达11KN，大于预埋设计拉力5.8KN,完全符合设计规范要求。

　　7.1.2与传统方式相比，不对砼表面产生大面积破坏，保证砼质量，符合施工质量验收规范要求。

　　7.1.3减少柱内预埋箍筋，节约投资。而且因减少了框架柱内钢筋数量，浇筑框架柱混凝土时，能使震动棒顺利插入，提高混凝土浇筑质量。

　　7.2工期效果

　　本工程采用锚固树脂胶植填充墙拉结筋技术施工比传统预埋方式施工工期缩短了18天。

　　锚固树脂胶植墙体拉结筋技术在昆明北站住宅小区住宅楼建设中的应用取得了良好的效果。该植筋技术因其施工工艺简单，操作简便，缩短工期，容易控制施工质量又节约资金在建筑领域已有广泛的应用，相信通过不断的改进会得到更广泛的推广应用。
