锅炉汽包水位控制系统的初步探析

　　摘要：锅炉汽包水位自动调节的任务是使给水量跟踪锅炉的蒸发量，并维持汽包中的水位在工艺允许的范围内。维持汽包水位在给定范围内是保证锅炉和汽轮机安全运行的必要条件，也是锅炉正常运行的主要指标之一，水位过高，会影响汽包内汽水分离效果，使汽包出口的饱和蒸汽带水增多，蒸汽带水会使汽轮机产生水冲击，引起轴封破损、叶片断裂等事故。同时会使饱和蒸汽中含盐量增高，降低过热蒸汽品质，增加在过热器管壁和汽轮机叶片的结垢。水位过低，则可能破坏自然循环锅炉汽水循环系统中某些薄弱环节，以致局部水冷管壁被烧坏，严重时会造成爆炸事故。这些后果都是十分严重的，随着锅炉容量的增加，水位变化速度愈来愈快，人工操作愈来愈繁重，因此对汽包水位控制系统的调节愈显迫切。

　　关键词：锅炉汽包水位、三冲量控制系统、双冲量控制系统、单冲量控制系统

　　Abstract: the boiler drum water level to automatically adjust the task is to make water tracking the evaporation capacity of boiler, and maintain the drum water level in the process allows range. Maintain the drum water level in a given range is to ensure the safe operation of the boiler and steam turbine necessary conditions, but also the major indexes of the normal operation of boilers, one of high water level, can affect the drum separation in effect, make the export of saturated steam drum with more water, steam and water will make steam turbines produce water impact, cause the shaft seal damage, such as impeller fracture accident. At the same time can make saturated steam in increased salinity, reduce the superheated steam quality, increase in superheater tube wall and the steam turbine blade scaling. Low water, it may destroy the natural cycle boiler steaming-water circulation system of some of the weak link, so that local water-cooled wall be burnt out, will cause serious explosion accidents. The consequences are serious, along with the increase of boiler capacity, water level changes are increasingly fast, artificial operation more and hard, and so on the drum water level control system and greater regulation of urgent.

　　Keywords: boiler drum water level, impulse control system, three double impulse control system, single impulse control system

　　汽包水位的特点

　　汽包锅炉给水自动调节的主要任务是维持汽包水位在允许范围内变化。影响水位变化的主要因素有锅炉的蒸发量、给水流量和燃烧率等。当蒸汽流量突然增大时，由于汽包水位对象是无自平衡能力的，这时水位应按积分规律下降。

　　1)水位很不平稳。由于各蒸发受热面受热工况的波动，进入汽包的汽水混合物中的汽水比例不断变化，汽包内部各点压力也处于不断波动状态。因此水面很不平稳，总是上下波动，这种快速波动，在水位计中不容易反映出来。

　　2)汽水界面不明显。尽管汽包内装有各种汽水分离装置，但汽包水中还是有不少气泡，蒸汽中也含有不少水滴。特别是在汽水界面附近，由于汽水混合物引入时产生的冲击以及水中气泡上升积聚到界面破裂时溅起的水滴，使得汽包内实际汽水界面模糊不清。严格地说，汽包水位只是沿汽包垂直方向上蒸汽湿度变化率最大部位对应的高度。

　　但是当锅炉蒸发量突然增加时，汽包水面下的汽泡容积也迅速增大，即锅炉的蒸发强度增加，从而使水位升高。因蒸发强度的增加是有一定限度的，故汽泡容积增大而引起的水位变化是惯性环节的特性。实际水位变化的趋势是两种特性的迭加。由此可以看出，当锅炉蒸汽负荷变化时，汽包水位的变化具有特殊的形式：在负荷突然增加时，虽然锅炉的给水流量小于蒸发量，但开始阶段的水位不仅不下降，反而迅速上升（反之，当负荷突然减小时，水位反而先下降），这种现象就是“虚假水位”现象。另外，给水流量和燃烧率扰动由于水面下汽泡的原因，也能产生虚假水位，因此给水控制系统不能单单以汽包水位为被调量，为了减少或抵消虚假水位现象，就必须采用三冲量调节系统。

　　所谓三冲量，就是指汽包水位、蒸汽流量和给水流量。蒸汽流量和给水流量是引起水位变化的原因，蒸汽流量作为水位调节的前馈信号，当蒸汽流量改变时，调节器立即动作，相应地改变给水流量，而当给水流量自发地变化时，调节器也立即动作，使给水流量恢复到原来数值，这样就有效控制了虚假水位的影响。给水控制是串级调节系统，主调节器接受水位信号，对水位起校正作用，是细调；其输出作为副调节器的给定值，副调节器的被调量是给水流量，目的是快速消除来自水侧的扰动

　　三冲量控制系统

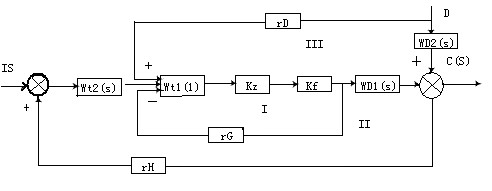

　　原理框图如图1所示，这个系统有三个回路，即Ⅰ为副回路，Ⅱ为主回路，Ⅲ为前馈回路，副回路的作用主要为快速消除内扰，主回路用于校正水位偏差，而前馈通道则用于补偿外扰，主要用于克服“虚假水位”现象。

　　图一

　　双冲量控制系统

　　在汽包水位控制中最主要的干扰是蒸汽负荷的变化，如果根据蒸汽流量的变化来校正虚假水位的误动作，就能使调节阀动作准确及时，减少水位的波动，改善控制质量

　　单冲量控制系统

　　在单冲量控制系统中对于内扰给水量的变化，系统调节能够消除内扰的影响，但调节不及时，迟延时间长。而对于克服外扰，由于“虚假水位”的存在，使系统调节超调量大，调门大幅变化，对系统的安全性不利。但是在起停机组过程中或在低负荷时（主汽流量D〈40%），由于蒸汽参数低，负荷变化小，“虚假水位”现象不太严重，对于维持水位恒定的要求又不高，所以允许采用单冲量给水控制系统。在低负荷时，若采用各种自动校正措施，则会使系统结构复杂，整定困难，同时仍然存在误差。

　　结语

　　汽包水位控制系统的组态设计以串级三冲量控制理论和单冲量控制理论为基础，采用了三个比例积分调节器（串级三冲量系统的主副调节器、单冲量系统的调节器），通过PI 参数的修正以及控制系统的无扰切换和可靠的跟踪技术，实现了低负荷时采用单冲量控制系统，高负荷时采用三冲量控制系统，并在特殊情况或按操作人员的要求切手动的各方面要求。
