电气安装中电气主接线的简析

　　摘要：电厂电气安装的过程中存在的各种微小疏漏以及不规范操作都会引起大的故障，在电气安装中，电气主接线选择正确与否直接对电力系统的安全、经济运行对电力系统的稳定性灵活性起着至关重要的地位。笔者在多年的工作经验中有所略微总结，现与大家分享，不足之处还望各位有建树的工作者指教。

　　关键词：电气主接线、电气工艺流程图、电气安装组织流程

　　Abstract: the power plant of electrical installation of the existence of the various small omissions and not standardized operation can cause big breakdown, in the electrical installation, the main electrical wiring to choose the correct or not directly on the electric power system security, economic operation of the power system stability flexibility, plays an important role. The author in many years of work experience in a somewhat summary, now to share with everyone, the deficiency also hope everybody had teach workers.

　　Key words: the main electrical wiring, electrical process flow diagram, electrical installation organization process

　　电气主接线：

　　对一个电厂而言，电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等，从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面，经综合比较后确定。它的接线方式能反映正常和事故情况下的供送电情况。1、牵引变电所、铁路变电所电气主接应综合考虑电源进线情况（有无穿越通过）、负荷重要程度、主变压器容量和台数，以及进线和馈出线回路数量、断路器备用方式和电气设备特点等条件确定，并具有相应的安全可靠性、运行灵活和经济性。 　　2、具有一级电力负荷的牵引变电所，向运输生产、安全环卫等一级电力负荷供电的铁路变电所，城市轨道交通降压变电所（见电力负荷、电力牵引负荷）应有两回路相互独立的电源进线，每路电源进线应能保证对全部负荷的供电。没有一级电力负荷的铁路变、配电所，应有一回路可靠的进线电源，有条件时宜设置两回路进线电源。

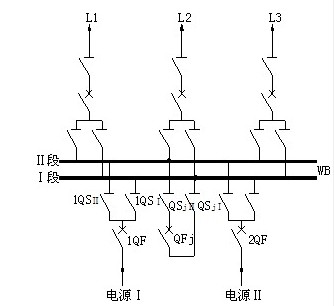

　　图1-1双母线接线

　　3、主变压器的台数和容量能满足规划期间供电负荷的需要，并能满足当变压器故障或检修时供电负荷的需要。在三相交流牵引变电所和铁路变电所中，当出现三级电压且中压或低压侧负荷超过变压器额定容量的15%时，通常应彩三绕组变压器为主变压器。4、按电力系统无功功率就地平衡的要求，交流牵引变电所和铁路变、配电所需分层次装设并联电容补偿设备与相应主接线配电单元。为改善注入电力统的谐波含量，交流牵引变电所牵引电压侧母线，还需要考虑接入无功、谐波综合并联补偿装置回路（见并联综合补偿装置）。对于直流制干线电气化铁路，为减轻直流12相脉动电压牵引网负荷对沿线平行通信线路的干扰影响，需在牵引变电所直流正、负母线间设置550 Hz、650Hz等谐波的并联滤波回路。

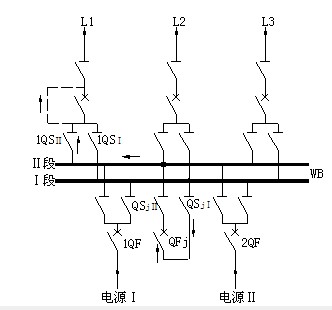

　　图1-2用母联断路器代替出线断路器时电流的路径

　　5、电源进（出）线电压等级及其回路数、断路器备用方式和检修周期，对电气主接线形式的选择有重大影响。当交、直流牵引变电所35 kV～220 kV电压的电源进线为两回路时，宜采用双T形分支接线或桥形接线的主接线，当进（出）线不超过四回路及以上时，可采用单母线或分段单母线的主接线；进（出）线为四回路及以上时，宜采用带旁路母线的分段单线线主接线。对于有两路电源并联运行的6kV～10 kV铁路地区变、配电所，宜采用带断路器分段的单母线接线；电源进线为一主一备时，分段开关可采用隔离开关。无地方电源的铁路（站、段）发电所，装机容量一般在2 000 kV·A以下，额定电压定为400 V或6.3 kV，其电气主接线宜采用单母线或隔离开关分段的单母线接线。

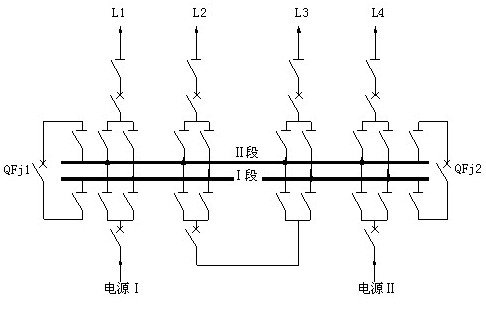

　　图1-3双母线分段接线

　　6、交、直流牵引变电所牵引负荷侧电气接线形式，应根据主变压器类型（单相、三相或其他）及数量、断路器或直流快速开关类型和备用方式、馈线数目和线路的年运输量或者客流量因素确定。一般宜采用单母线分段的接线，当馈线数在四回路以上时，应采用单母线分段带旁路母线的接线。

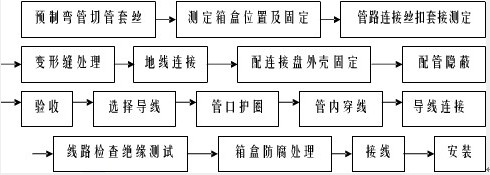

　　电气工艺流程图

　　1、确定测量位置：应按设计图纸确定各用电点的安装位置，并将箱、盒与建筑物固定牢固。然后根据线管应横平竖直的原则，顺线路的垂直和水平定位。

　　2、明配管路的施工方法

　　一般为配管、支架、吊架敷设。在管子敷设前应按设计图纸，加工好各种支架、吊架等金属支持件。明管的弯曲半径一般不小于管外径的6倍，如只有一个弯时，可不小于管外径的4倍。管线超过规定长度时，应加装接线盒（45M无弯曲，30M一个弯，20M二个弯，12M三个弯2.6线管支架

　　3、成排的管路须用角钢及圆钢制做横担支架，骑马卡固定，单根线管及支架可以采用圆钢及扁铁或采用? 8通丝吊杆做成单独吊架，骑马卡固定，线管固定点间最大距离应符合下例要求? 15-20mm为1.5M、? 25-32mm为2.0M、?40-65mm为2.5M、?65mm以上为3.5M。在导管终端、弯头中点或台、箱等边缘距离为150-500mm范围内设管卡）且暗敷管设直角弯不超过三个，明敷管不超过四个，以便以后穿线换线。

　　4、线管的连接线管的连接应采用全扣管接头，并在接头处跨接接地线。吊顶内管子敷设一般在龙骨装配时敷设管子，在顶板安装前完工。注意成品保护。
