分散控制系统在热控改造中的重要性

　　摘要：DCS是一个分布式控制系统(DistributedControlSystem)简称,国内一般习惯称之为分布式控制系统。这是一个由过程控制级和过程控制级组成的通信网络连接多个计算机系统,计算机集成(计算机)、通信(交流),显示(CRT)和控制(控制)和4 C技术,其基本思想是分散控制、集中经营、分类管理、配置灵活,配置方便。

　　关键词：分散控制系统、热控、模拟量控制系统、顺序控制系统

　　Abstract：DCS is a distributed control system ( DistributedControlSystem ) abbreviation, domestic general habit is called distributed control system. It is a composed of process control level and the process control level consisting of communication network to link multiple computer systems, integrated computer ( Computer ), communications ( Communication ), display ( CRT ) and control ( Control ) and 4C technology, its basic idea is decentralized control, centralized operation, classification management, flexible configuration, the configuration is convenient.

　　Key Words：Distributed control system, the thermal control, analogue control system, sequence control system

　　一、DCS操作系统

　　带I/O部件的控制器、通讯网络和人机接口。人机接口包括操作站、工程师站和历史站。控制器I/O部件和生产过程相联接，操作站和人相联系，通讯网络把这两部分联成系统。所以操作站是DCS的重要组成部分，工程师站给控制器和操作站组态，历史站记录生产过程的历史数据。最近几年开发的人机界面还有动态数据服务器。

　　一个DCS系统控制器和I/O部件通常可以运行16-20年，而操作站因为有活动部件，所以比较容易损坏，如：硬盘、键盘、CRT、软驱等，运行6-8年后出现故障的概率就比较大，所以在DCS运行过程中，操作站更新的情况比较多。

　　系统主要有现场控制站（I/O站）、数据通讯系统、人机接口单元（操作员站OPS、工程师站ENS）、机柜、电源等组成。系统具备开放的体系结构，可以提供多层开放数据接口。

　　硬件系统在恶劣的工业现场具有高度的可靠性、维修方便、工艺先进。底层汉化的软件平台具备强大的处理功能，并提供方便的组态复杂控制系统的能力与用户自主开发专用高级控制算法的支持能力；易于组态，易于使用。支持多种现场总线标准以便适应未来的扩充需要。

　　DCS的控制器的变化较小。其变化表现在控制算法的安排、控制算法的多少，存取的 I/O点数的多少和内存的大小等，操作系统一般都是专用的。操作站的变化就很大，八十年代以前的操作站，一般没有硬盘及动态流程图，能显示的标签数比较少，例如500个标签（标签指的是AI、DI、回路、开关量的逻辑关系等），八十年代出现了能显示5000个标签的操作站，九十年代出现了能显示30000个标签的操作站。同时，也出现了在微软的NT通用平台上运行的通用显示软件。开始，通用软件只在PLC的操作站上使用，后来也逐渐应用在DCS上。它的标签量可以达到10000个，甚至更多。

　　二、MCS、SCS

　　模拟量控制系统：

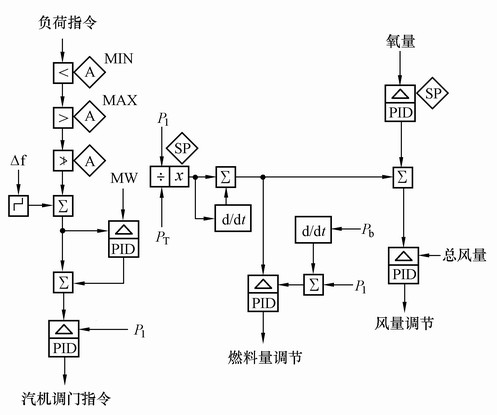

　　将汽轮发电机组的锅炉、汽机当作一个整体进行控制的系统，炉侧MCS指锅炉主控制系统、锅炉燃料量控制系统、送风控制系统、引风控制系统、启动分离器储水箱水位控制系统及蒸汽温度控制系统；机侧MCS指除氧器压力、水位调节系统、凝汽器水位调节系统；闭式水箱水位调节系统；高、低加水位调节系统及辅汽压力调节系统等。MCS担负着生产过程中水、汽、煤、油、风、烟诸系统的主要过程变量的闭环自动调节及整个单元汽轮发电机组的负荷控制任务。

　　顺序控制系统：

　　将机组的部分操作按热力系统或辅助机械设备划分成若干个局部控制系统，按照事先规定的顺序进行操作，以达到顺序控制的目的。炉侧顺序控制的范围包括：送风机、引风机、一次风机、空气预热器、炉膛吹灰系统等。机侧顺序控制系统的范围包括：汽机润滑油系统、凝泵、高加、除氧器、递加、真空泵、轴封系统、循环水系统、闭式水系统、汽泵、电泵、内冷水系统、密封油系统、胶球清洗系统等。

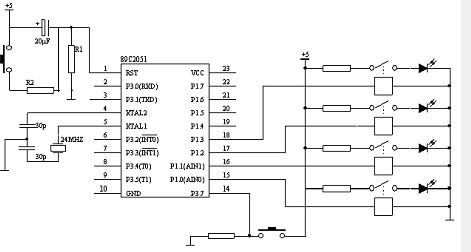

　　顺序控制系统的硬件结构

　　结束语：

　　由于多年的开发研究，在各自保留自身原有的特点外，又相互补充，形成新的系统，现在的DCS已不是当初的DCS，相信会有更好的控制系统来取代DCS的中心控制系统地位。
